Изготавливается по чертежу | МЗ-13-100 |
Мкр Номинальный Нхм по ГОСТ 5006-55 | 170000 |
Обозначение по СТП22-041-217-2000 | МЗ-13 |
Муфты зубчатые общемашиностроительного применения для соединения соосных валов и передачи крутящего момента от 1000 до 90000 Н·м при угловых, радиальных и осевых смещений валов. Компенсация смещений и перекосов валов достигается относительным перекосом втулок и обойм за счет боковых зазоров между зубьями и выполнения поверхности выступов зубьев втулок сферической. Перекос оси каждой втулки относительно оси обоймы - не более 1°30’.

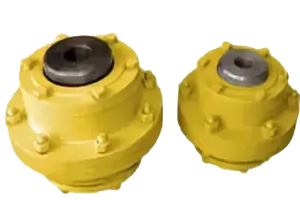

Зубчатая муфта состоит из двух обойм с внутренними зубьями эвольвентного профиля, которые зацепляются с зубьями втулок, насаживаемых на концы валов. Обоймы соединены между собой болтами, поставленными в отверстия без зазора. Втулки и обоймы изготавливают из стали 40 или стали 45.
Для повышения износостойкости зубья подвергают термообработке, а муфту заливают маслом большой вязкости.
- Цена: Цену уточняйте
