Кран опорный одноблочный 5,0 т пролет 4,5 - 16,5 м
Цену уточняйте
- Под заказ
- Код: 390-1023
Отправка с 20 мая 2024
Описание:
Опорным называется мостовой кран, направляющие рельсы которого фиксируются на бетонных или металлических опорах.
Опоры занимают дополнительное рабочее пространство - это главный недостаток этих механизмов, из плюсов стоит отметить:
- надежность;
- легкость в управлении;
- простое устройство.
Благодаря особенностям конструкции данного электрического крана, основные детали, подверженные износу (колеса, катки и валы), имеют длительный срок службы и позволяют сократить расходы на текущее обслуживание. Краны мостовые опорные используют для работы на открытом воздухе, под навесом, а также в помещениях, габариты которых позволяют разместить механизмы данного типа.

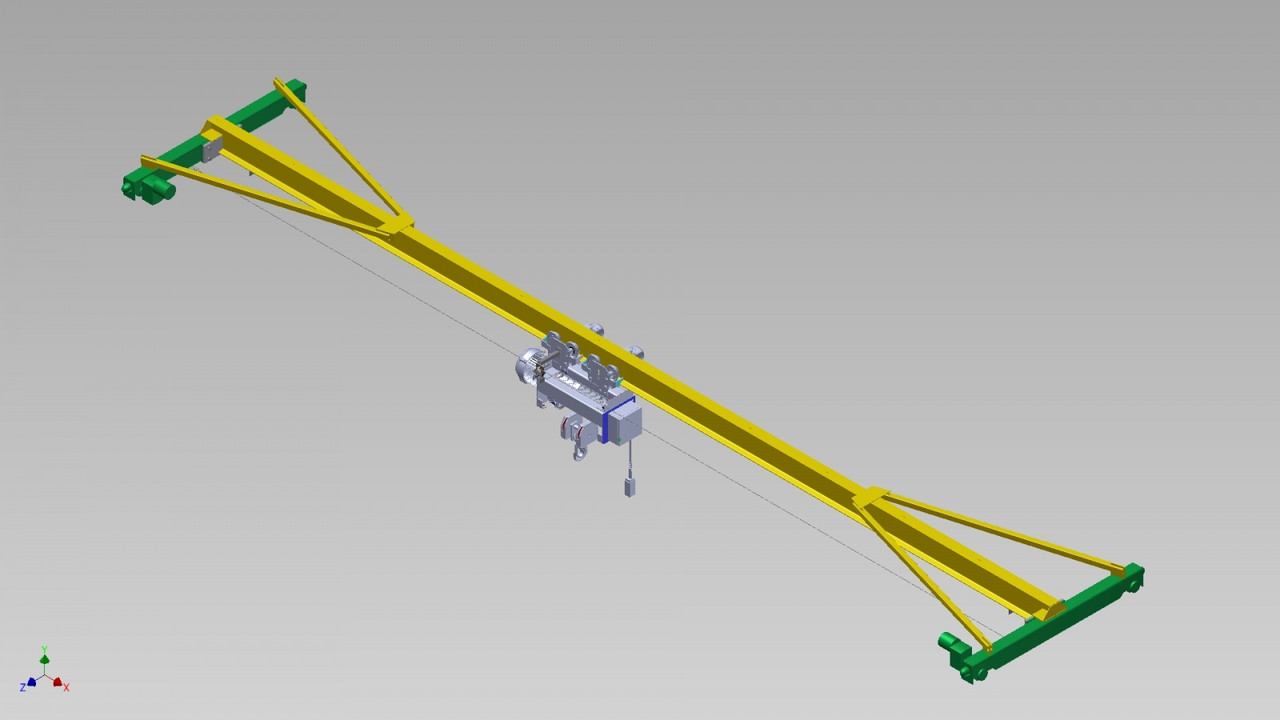

Рис. 1 Общий вид крана:
1-балка пролетная; 2-балка концевая; 3-таль электрическая.
Размеры | Подходы крюка при в/п 6,5м | Нагрузка на колесо, не более, кН | Масса, не более, т | ||||||||
г/п, т | Lп, м | L, м | Н, мм | Нм, мм | С, мм | В, мм | h*, мм | l1, мм | l2, мм | ||
5,0 | 4,5 | 4,822 | 698 | 561 | 1960 | 1500 | 1368 | 790 | 1130 | 25,6 | 1,700 |
7,5 | 7,822 | 756 | 618 | 28,9 | 1,975 | ||||||
10,5 | 10,822 | 932 | 596 | 2460 | 2000 | 31,2 | 2,265 | ||||
13,5 | 13,822 | 934 | 630 | 3060 | 2600 | 33,0 | 2,710 | ||||
16,5 | 16,822 | 958 | 674 | 34,3 | 3,180 | ||||||
- Цена: Цену уточняйте
