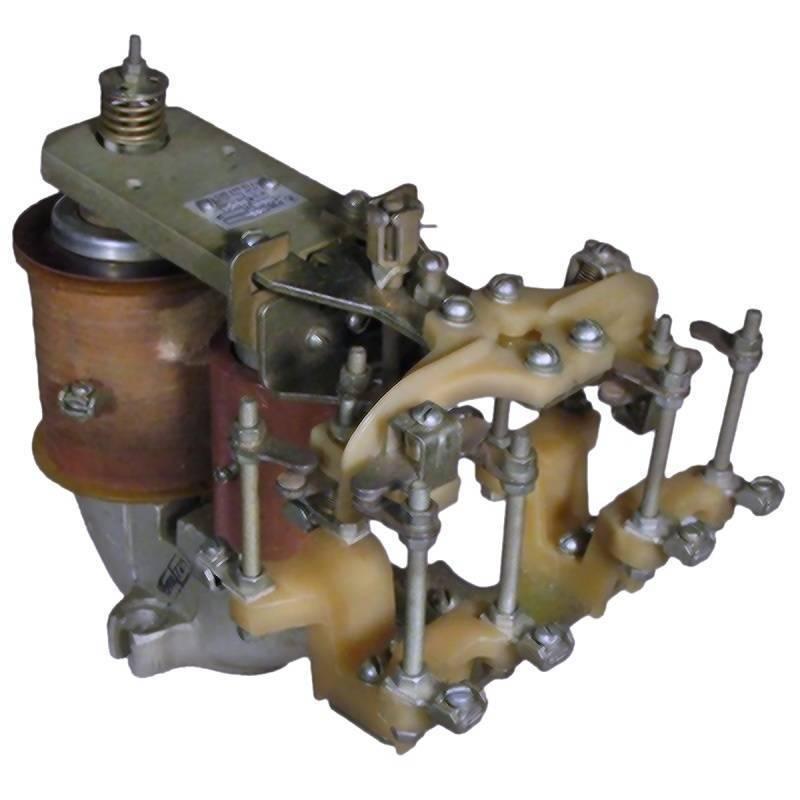

Реле времени РЭВ884 У3 Uуправл. 110В 2"з" 2"р" выдержка времени 10с

Реле времени РЭВ-884 артикул 158840102 01 применяется в схемах автоматического управления в качестве реле времени. Реле РЭВ-884 изготавливают в соответствие с ТУ 16-647.043-86Реле времени электромагнитное РЭВ-884 относится к типу клапанных. На основании прибора размещен магнитопровод, близкий по форме к подкове: с одной стороны на нем размещена включающая катушка, с другой – демпферное кольцо из меди. Спадание потока магнитного задерживает кольцо демпфера, гарантируя временную выдержку после выключения катушки.К нижнему основанию реле РЭВ-884 присоединены неподвижные блокировочные контакты, а на якоре с использованием кронштейном размещены мостиковые подвижные контакты. Контакты реле времени РЭВ-884 позволяют на месте эксплуатации путем несложной пересборки одних и тех же деталей изменить исполнение контактов в пределах общего количества 2 или 4 (применение 4 'Р' контактов АО «ЧЭАЗ» не рекомендуется, т. к. при этом надежная работа реле не обеспечивается). Алюминиевое основание реле одновременно выполняет роль демпфера. Благодаря применению съемных дополнительных демпферов, получаются различные диапазоны выдержек времени. Реле РЭВ-884 поставляются отрегулированными на максимальную выдержку времени. В случае необходимости другой регулировки реле РЭВ 884, она должна быть произведена на месте заказчиком.Производитель реле времени РЭВ-884 У3 Uуправл 110В: АО «ЧЭАЗ»

Тип	РЕЛЕ РЭВ884
Тип реле	Времени электромагнитные
Назначение реле	Общепромышленное
Исполнение изделий	-
Климатическое исполнение и категория размещения	У3
Класс износостойкости	-
Род тока	Постоянный
Степень защиты	IP00
Номинальный ток контактов, А	10
Номинальное напряжение рабочее, В	660
Номинальное напряжение цепи управ., В	110
Выдержка времени	10с
Выдержка времени, с	10
Сочетание контактов	2«З»+2«Р»
Присоединение	П.П.
Тип присоединения	Переднее
Размеры, мм (ШхВхГ)	150Х250Х220
Вес, г	3500
Артикул	158840102 01
