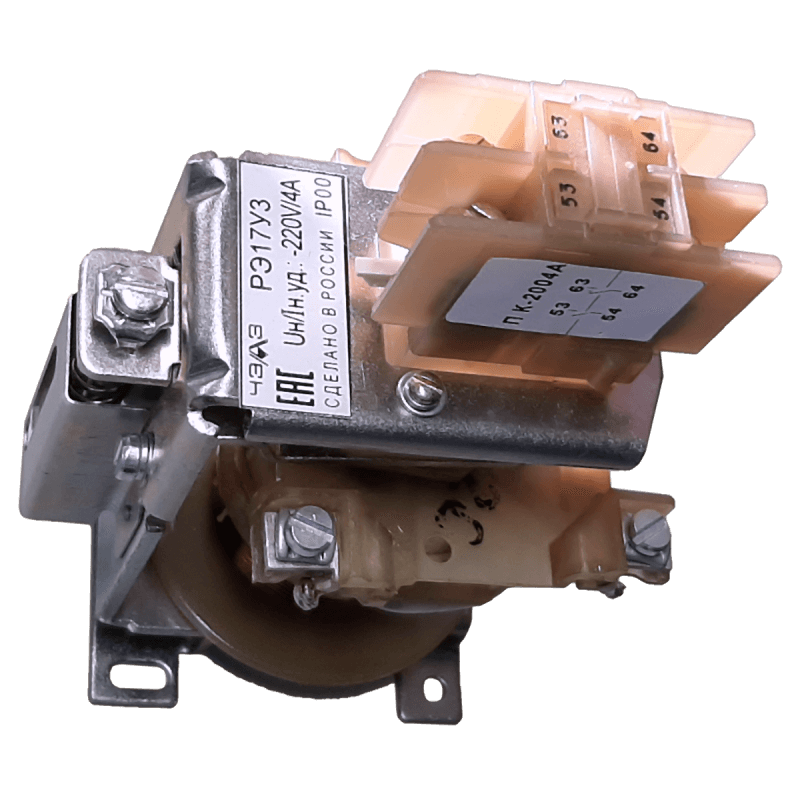

Реле напряжения и тока РЭ 17 У3 артикул 150171061 01 является комплектующим изделием и предназначено для применения в схемах НКУ электроприводов постоянного тока в качестве реле контроля напряжения и тока.Температура окружающего воздуха от -40 до +55 (допускается транспортирование, хранение, в том числе и эксплуатационное при -60) °С.Реле РЭ 17 изготавливаются с секционированной катушкой. Первая секция катушки реле - обмотка напряжения (включающая), исполняется на номинальное напряжение 110, 220 В. Вторая секция катушки реле - обмотка напряжения или тока (удерживающая), исполняется на номинальное напряжение - 48; 110 В либо на номинальный ток - 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 63 А.Конструктивное исполнение по способу присоединения внешних проводников — переднее.Габаритные размеры РЭ 17: 69х115х135 мм.Масса, не более 1,10 кг.
Тип | РЕЛЕ РЭ17 |
Тип реле | Напряжения одностабильное с секционирован.катушкой |
Назначение реле | Общепромышленное |
Исполнение изделий | - |
Климатическое исполнение и категория размещения | У3 |
Класс износостойкости | - |
Род тока | Постоянный |
Степень защиты | - |
Номинальный ток контактов, А | 0,15 |
Ток удерж. катушки А | 1 |
Номинальное напряжение рабочее, В | 220 |
Номинальное напряжение цепи управ., В | - |
Напряжение вкл. катушки В | 110 |
Напряжение удерж. катушки В | - |
Сочетание контактов | 1«З»+1«Р» |
Присоединение | П.П. |
Тип присоединения | Переднее |
Размеры, мм (ШхВхГ) | 69Х115Х135 |
Вес, г | 1050 |
Артикул | 150171061 01 |
|
