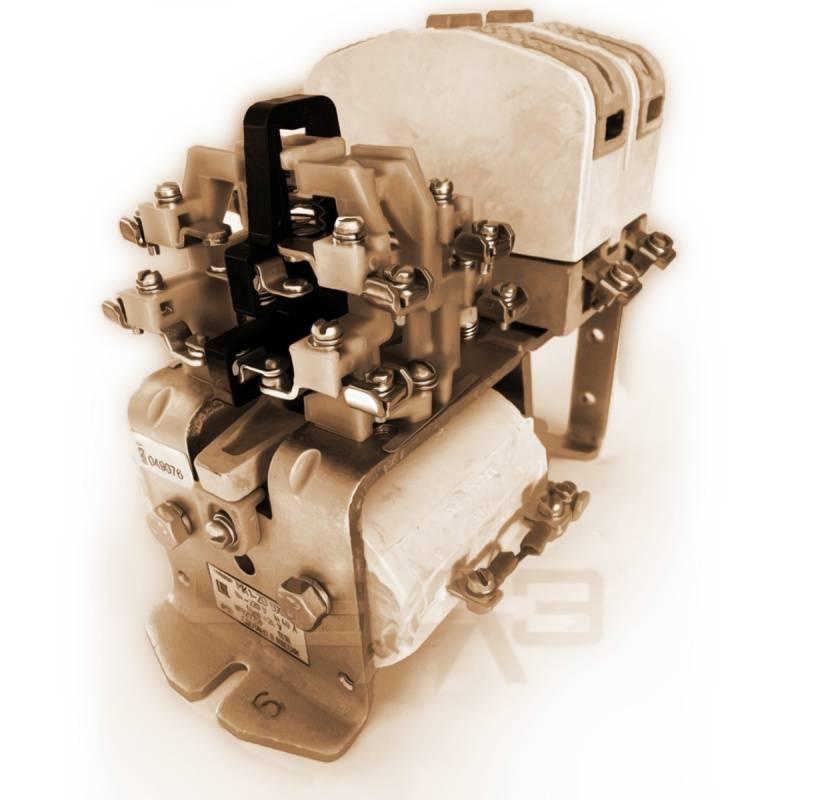

Контактор МК1-22У3Б 40 А, Uн-220 В, Uупр-110 В, в/к 2"З"+2"Р", для подвижного состава

Контактор МК1-22Б У3 артикул 108222101-01 постоянного тока предназначен для работы в силовых электрических цепях подвижного состава и общепромышленных стационарных установок. Этот контактор серии МК1 имеет специальное исполнение: для подвижного состава.Два однотипных контактора с замыкающими главными контактами, расположенные рядом, допускают установку механической блокировки. Контактор МК1-22У3Б допускает установку как на изоляционных или металлических заземленных панелях, так и на рейках.Коммутационная износостойкость контактора МК1-22У3Б 40 А Uн-220 В Uупр-110 В в/к 2«З»+2«Р» для подвижного состава - 1250 тыс. ед. Коммутационная износостойкость контакторов МК1Б – МК4Б составляет не менее половинных значений коммутационной износостойкости соответствующих типоисполнений контакторов МК1А – МК4А.Конструкция контактов вспомогательной цепи допускает преобразование замыкающих контактов в размыкающие и наоборот. При этом число размыкающих контактов контактора МК1-22У3Б должно быть не более 50 % от общего числа контактов вспомогательной цепи.Для подвижного состава.Производитель: АО ЧЭАЗ

Тип	КОНТАКТОР МК1-22Б
Тип контактора	Электромагнитный постоянного тока
Количество полюсов	4
Число полюсов	4
Исполнение изделий	Для подвижного состава
Исполнение контактора	Нереверсивный
Климатическое исполнение и категория размещения	У3
Коммутационная износостойкость, тыс.ед	1250
Номинальный ток главной цепи, А	40
Номинальный ток главных (замыкающих) контактов, А	40
Номинальный ток главных (размыкающих) контактов, А	40
Номинальное напряжение (AC), В	-
Номинальное напряжение (DC), В	220
Номинальное напряжение цепи управления (AC), В	-
Номинальное напряжение цепи управления (DC), В	110
Количество вспомогательных контактов	4
Число контактов (вспомогательных)	2"З"+2"Р"
Число контактов (главных)	2"З"+2"Р"
Присоединение	У.П.
Размеры, мм (ШхВхГ)	140Х204Х172
Вес, г	4700
Артикул	108222101 01
