Сварочное оборудование Nowatech ZHSN предназначено для цехового изготовления различных фасонных изделий (отводы, т-тройники, у-тройники, крестовины) посредством сварки стыковым методом изделий из полимерных материалов (полиэтилен – ПЭ100, ПЭ80; полипропилен и т.д.). Основными преимуществами сегментных фитингов являются прочность, легкость производства и экономичность.
Основные параметры
Диапазон свариваемых диаметров:
- 90 - 400 мм – отводы
- 90 - 400 мм – Т-тройники
- 90 - 315 мм – У-тройники
- 90 - 400 мм – крестовины
Мощность: 4500 W
Питание: 400 V, 50 Hz
Вес: в зависимости от комплектации.
Цеховой аппарат для сварки фитингов в стационарных условиях представлен у Nowatech двумя машинами:
- ZHSN-315/315E - под диаметр сварных фитингов 90-110-125-140-160-180-200-225-250-280-315 мм без/с протоколированием до 3000 швов;
- ZHSN-400/400E - под диаметр сварных фитингов 90-110-125-140-160-180-200-225-250-280-315-355-400 мм без/с протоколированием до 3000 швов.
Функционально состоит из двух блоков:
- Устройство фиксации в виде рабочего стола с двумя поворотными платформами и вмонтированном в него блоке под крепеж торцевателя и нагревателя;
- Гидравлического модуля с коммутационными разъемами для подключения электрической и гидравлической части исполнительного оборудования.
Поворотные платформы обеспечивают регулировку необходимого угла сварки и фиксацию элементов текущих размеров свариваемого фитинга.
Блок управления работает в полуавтоматическом режиме с выводом на дисплей инструкций оператору по фазе сварки. Возможна передача данных о протоколах сварки по USB интерфейсу для аппаратов ZHSN-315E/400E.
ZHSN-315/400 | ZHSN-315E/400E | |
Управление: | Ручное управление гидравликой. | Полуавтоматическое: программа управления анализирует все показатели процесса и сопровождает оператора инструкциями на дисплее. |
Полная мощность: | 4500 W | 4500 W |
Питание: | 400 V, 50 Hz | 400 V, 50 Hz |
Протоколирование: | Нет | Да |
Память: | Нет | 3000 циклов сварки |
Передача данных: | USB | USB |
Сварка отводов: | Ø 90 - 315 mm / Ø 90 - 400 mm | Ø 90 - 315 mm / Ø 90 - 400 mm |
Сварка Т-тройников: | Ø 90 - 315 mm / Ø 90 - 400 mm | Ø 90 - 315 mm / Ø 90 - 400 mm |
Сварка У-тройников: | Ø 90 - 315 mm | Ø 90 - 315 mm |
Сварка крестовин: | Ø 90 - 315 mm / Ø 90 - 400 mm | Ø 90 - 315 mm / Ø 90 - 400 mm |
Элементы сварочного аппарата

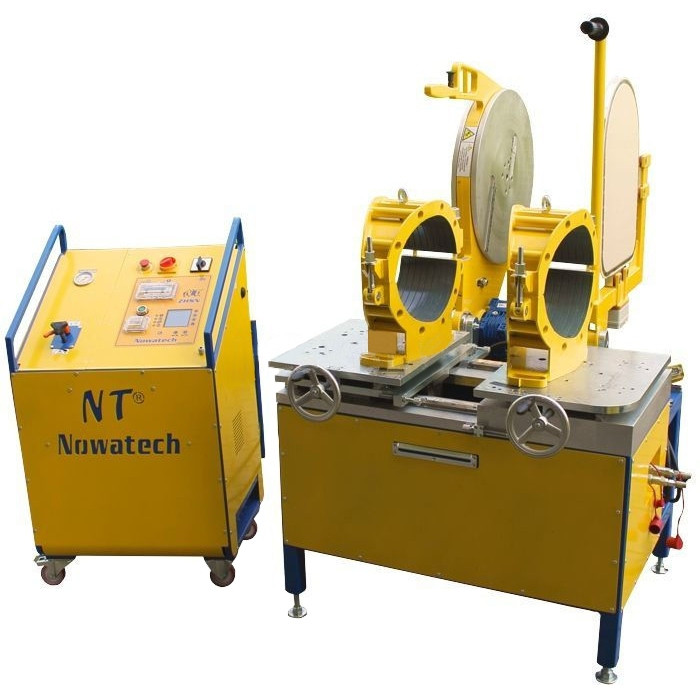

Аппараты ZHSN-315 и ZHSN-400 состоят из двух отдельных блоков: прижимной механизм с нагревательной плитой и торцевателем, а также гидроагрегат с панелью управления. Машина оснащена двумя поворотными платформами, которые позволяют регулировать угол сварки.
Панель управления гидроагрегата (расположенного на подвижной раме) подключена к прижимному механизму гидравлическими шлангами с быстроразъемными соединениями.
Доступное оснащение для сварки различных ПНД фитингов | |
![]() | Набор для сварки отводов с углом до 90° Наборы зажимов для сварки отводов позволяют изготовлять изделия от 0° до 90° диаметром до 400 мм. Зажимы и редукционные адаптеры: Ø 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400
|
![]() | Набор для T-образных тройников Наборы зажимов для производства тройников типа "Т" (90°) диаметром до 400 мм. Зажимы и редукционные адаптеры: Ø 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400 |
![]() | Набор для Y-образных тройников Наборы зажимов для производства тройников типа "У" (45°) диаметром до 315 мм. Зажимы и редукционные адаптеры: Ø 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315. |
![]() | Набор для X-образных крестовин Наборы зажимов для изготовления крестовин диаметром до 400 мм Зажимы и редукционные адаптеры: Ø 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400 |
![]() | Фланцевый держатель втулок - PMKN-400 Устройство для приварки втулок под фланец 90 - 400 мм |
![]() | Правый/левый узкий держатель заготовок Левый узкий зажим для прямой сварки 90 - 400 ммПравый узкий зажим для прямой сварки 90 - 400 мм |
Основные | |
---|---|
Производитель | Nowatech |
Страна производитель | Польша |
- Цена: от 10 000 000 ₸
