Страна | Россия |
Тип передачи | цилиндрический |
Межосевое расстояние, мм | 250 |
Ном. передаточное число | 10; 12,5; 16; 20; 25; 31,5; 40; 8 |
Ном. крутящий момент, Н.м | 5000 |
КПД, % | 98 |
Расположение осей | параллельное |
Кол-во передаточных ступеней | 2 |
Габариты ШхВхГ, мм | 829х530х600 |
Масса с чугунным корпусом, кг | 310 |

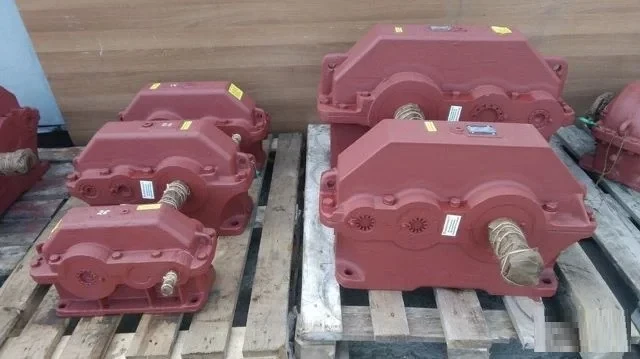

Редуктор 1Ц2У-250 цилиндрический двухступенчатый хоть и был разработан еще при СССР, но до сих пор показывает свою эффективность на отечественных заводах и фабриках. Основное назначение редуктора Ц2У-250 - снижение количества оборотов и повышение крутящегося момента. Он приспособлен к высоким нагрузкам и может передавать мощность со значительным уровнем коэффициента полезного действия. В редукторе Ц2У-250 преобразование вертящегося момента и уменьшение количества оборотов обеспечивается специально соединенными цилиндрическими колесами.
Редуктор цилиндрический двухступенчатый Ц2У-250: Особенности
Редуктор горизонтальный 1Ц2У-250 имеет широкую область применения. Это в первую очередь - машиностроительная отрасль, в основном - автомобилестроение. Помимо этого редуктор Ц2У-250 обеспечивает работу различных измельчителей, валовых механизмов, грузоподъемных приводов и других.
Редуктором Ц2У-250 обеспечивается высокий производственный потенциал и около 98% КПД. Редуктор 1Ц2У-250 двухступенчатый имеет ряд отличительных условий эксплуатации:
- режим работы - периодичный, с короткими остановками, либо непрерывный;
- вращение валов в обе стороны;
- вращение входного вала со скоростью 1800 оборотов в минуту;
- характер нагрузок: реверсивные и однонаправленные. В реверсивном режиме крутящийся момент нужно уменьшать на 30%;
- характеристика окружающей среды: атмосфера первого и второго типа должна соответствовать ГОСТу 1510-69 с % пыли не более 10мг/куб. см.
Во время эксплуатации редуктора 1Ц2У-250 очень важно их своевременная смазка. Для этого в редукционной крышке существует два отверстия. Во время заливки масла через основное отверстие, заполнение производится до того момента, как масло не появится в контрольном отверстии. Эта процедура проводится каждые три месяца.
К тому же важно следить за работой подшипников, периодически их регулируя.
При правильном техническом обслуживании и соблюдении всех условий эксплуатации, применение редуктора способствует значительной экономии затрат в машиностроении.
Технические данные редуктора 1Ц2У-250
Номинальные передаточные числа | 8; 10; 12,5; 16; 20; 25; 31,5; 40 | ||
---|---|---|---|
Номинальный крутящий момент на выходном валу при длительной работе с постоянной нагрузкой, Нм | Непрерывный (Н), ПВ=100% | 5000 | |
Номинальный крутящий момент на выходном валу при работе редуктора в повторно-кратковременных режимах, Hм | Тяжелый (Т), ПВ=40% | 6300 | |
Средний (С), ПВ=25% | 8000 | ||
Легкий (Л), ПВ=15% | 10000 | ||
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части, Н | Входного вала | Непрерывный (Н), ПВ=100% | 3150 |
Тяжелый (Т), ПВ=40% | 3550 | ||
Средний (С), ПВ=25% | 4000 | ||
Легкий (Л), ПВ=15% | 4500 | ||
Выходного вала | Непрерывный (Н), ПВ=100% | 18000 | |
Тяжелый (Т), ПВ=40% | 20000 | ||
Средний (С), ПВ=25% | 22400 | ||
Легкий (Л), ПВ=15% | 25000 |
Варианты сборки редуктора Ц2У-250:
Пример условного обозначения
Редуктор 1Ц2У-250-31,5-12-КЦ-У2:
Ц2У - тип редуктора
250 - межосевое расстояние, мм
31,5 - передаточное число
12 - вариант сборки
К - коническое исполнение входного вала
Ц - цилиндрическое исполнение выходного вала
У - климатическое исполнение
2 - категория размещения
