Страна | Россия |
Тип передачи | цилиндрический |
Межосевое расстояние, мм | 125 |
Ном. передаточное число | 10; 12,5; 16; 20; 25; 31,5; 40; 8 |
Ном. крутящий момент, Н.м | 630 |
КПД, % | 98 |
Расположение осей | параллельное |
Кол-во передаточных ступеней | 2 |
Габариты ШхВхГ, мм | 446х272х351 |
Масса с чугунным корпусом, кг | 55 |
Масса с алюминиевым корпусом, кг | 31.5 |

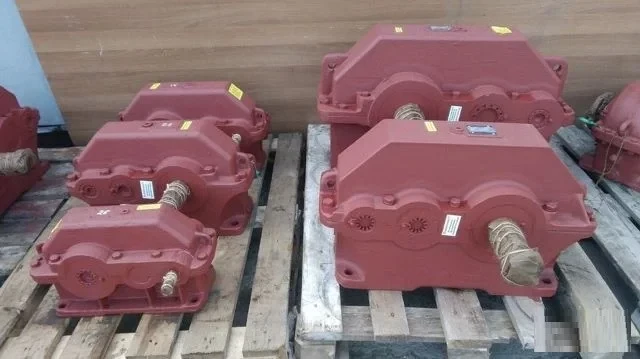

Редуктор 1Ц2У-125 двухступенчатый горизонтальный предназначен для промышленного применения. Общемашиностроительное назначение обуславливает целесообразность установки в конвейерных линиях и станках, предназначенных для обработки металла, применения в дробильных и подъемных агрегатах. Также Ц2У-125 можно внедрять в общие системы линий на строительных площадках, а так же сельскохозяйственных условиях.
Редуктор цилиндрический двухступенчатый Ц2У-125: Особенности
Горизонтальный редуктор 1Ц2У-125 имеет ряд конструктивных особенностей:
- допускаемая радиальная консольная нагрузка на быстроходном валу – 750 Н;
- на тихоходном валу – 6 300 Н;
- номинальный крутящий момент на тихоходном валу – 630 Н/м;
- показатель КПД – 97%;
- вес редуктора из чугуна – 55 кг;
- вес редуктора из алюминия– 31.5 кг.
Условия, в которых используется редуктор цилиндрический 1Ц2У-125, не должны быть взрывоопасными, агрессивными, запыленными чрезмерно (максимальный показатель запыленности не должен превышать 10 мг/м3).
При использовании редуктора Ц2У-125 важно помнить о специфике представленной модели:
- использование масла в объеме 0.9 л;
- установка типа нагрузки – постоянной или в непостоянной (можно менять выбранную характеристику на другую);
- направление работы – одинаковое или разноплановое (для решения определенных задач);
- возможность ограничить перегрузки в соответствии с указанной в паспорте рекомендацией производителя;
- возможность работы в непрерывном режиме;
- максимальная скорость вращения вала – 1 500 оборотов в минуту.
Технические данные редуктора 1Ц2У-125
Номинальные передаточные числа | 8; 10; 12,5; 16; 20; 25; 31,5; 40 | ||
---|---|---|---|
Номинальный крутящий момент на выходном валу при длительной работе с постоянной нагрузкой, Нм | Непрерывный (Н), ПВ=100% | 630 | |
Номинальный крутящий момент на выходном валу при работе редуктора в повторно-кратковременных режимах, Hм | Тяжелый (Т), ПВ=40% | 630 | |
Средний (С), ПВ=25% | |||
Легкий (Л), ПВ=15% | |||
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части, Н | Входного вала | Непрерывный (Н), ПВ=100% | 750 |
Тяжелый (Т), ПВ=40% | |||
Средний (С), ПВ=25% | |||
Легкий (Л), ПВ=15% | |||
Выходного вала | Непрерывный (Н), ПВ=100% | 6300 | |
Тяжелый (Т), ПВ=40% | |||
Средний (С), ПВ=25% | |||
Легкий (Л), ПВ=15% |
Варианты сборки редуктора Ц2У-125:

Пример условного обозначения
Редуктор 1Ц2У-125-40-12-КЦ-У2:
Ц2У - тип редуктора
125 - межосевое расстояние, мм
40 - передаточное число
12 - вариант сборки
К - коническое исполнение входного вала
Ц - цилиндрическое исполнение выходного вала
У - климатическое исполнение
2 - категория размещения
Основные атрибуты | |
---|---|
Страна производитель | Россия |
- Цена: от 139 000 ₸
