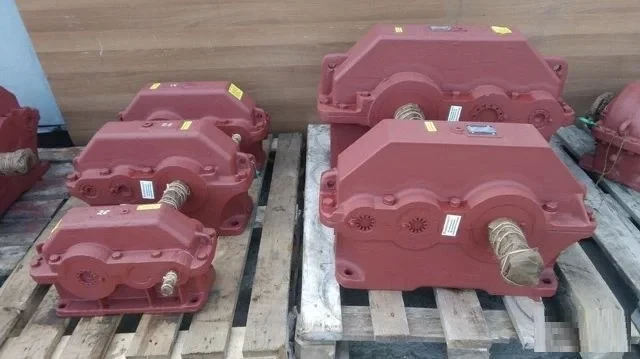

Редуктор 1Ц2У-160 / Ц2У-160
от 190 000 ₸
- Под заказ
- Код: 720-1002
Отправка с 29 марта 2025
| Страна | Россия |
| Тип передачи | цилиндрический |
| Межосевое расстояние, мм | 160 |
| Ном. передаточное число | 10; 12,5; 16; 20; 25; 31,5; 40; 8 |
| Ном. крутящий момент, Н.м | 1250 |
| КПД, % | 98 |
| Расположение осей | параллельное |
| Кол-во передаточных ступеней | 2 |
| Габариты ШхВхГ, мм | 557х345х394 |
| Масса с чугунным корпусом, кг | 95 |
| Масса с алюминиевым корпусом, кг | 57 |
Редуктор 1Ц2У-160 цилиндрический двухступенчатый используется в приводах машин, механизмов и агрегатов. Может внедряться в устройства, применяемые для обеспечения разных производственных целей – на предприятиях практически любой направленности.
Модель редуктора Ц2У-160 рассчитана для применения в условиях, для которых характерны:
- функционирование с непродолжительными паузами (рекомендовано не больше 24 часов без остановки);
- функционирование в повторно-кратковременном режиме (возможен и непрерывный);
- реверсивная нагрузка или нагрузка одного направления;
- валы вращаются в одну из сторон (возможны любые варианты);
- 1800 оборотов в минуту – максимальная частота вращения каждого вала.
Редуктор цилиндрический двухступенчатый Ц2У-160: Особенности
Горизонтальный редуктор 1Ц2У-160 выделяется следующими особенностями:
- на одном из этапов производства шестерни подвергаются термическому воздействию для повышения эксплуатационных характеристик и продления срока службы;
- для снижения шума при работе редуктора зубчатые пары прикатаны друг к другу;
- поставляется в упаковке, которая исключает возможное повреждение поверхности и внутренних элементов;
- соединения элементов устройства обрабатываются герметиком, предотвращающим протекание масла; - выходные валы дополнительно тестируются на биение;
- при окрашивании элементов конструкции используется краска на полимерной основе, повышающая устойчивость к влаге.
Узкий редуктор Ц2У-160 решает задачу измерения угловой скорости с помощью зубчатой передачи в момент кручения. Зубья получили форму эвольвентного профиля. В результате производителю удалось обеспечить улучшенное зацепление, повышенный коэффициент полезного действия, упростить и удешевить производство в целом.
Как правило, горизонтальный редуктор 1Ц2У-160 используется в конструкции подъемников, элеваторов, а также при производстве пенобетона. Одно из основных преимуществ модели – относительно небольшой вес.
Технические данные редуктора 1Ц2У-160
Номинальные передаточные числа | 8; 10; 12,5; 16; 20; 25; 31,5; 40 | ||
|---|---|---|---|
Номинальный крутящий момент на выходном валу при длительной работе с постоянной нагрузкой, Нм | Непрерывный (Н), ПВ=100% | 1250 | |
Номинальный крутящий момент на выходном валу при работе редуктора в повторно-кратковременных режимах, Hм | Тяжелый (Т), ПВ=40% | 1600 | |
Средний (С), ПВ=25% | 2000 | ||
Легкий (Л), ПВ=15% | 2500 | ||
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части, Н | Входного вала | Непрерывный (Н), ПВ=100% | 1000 |
Тяжелый (Т), ПВ=40% | 1150 | ||
Средний (С), ПВ=25% | 1280 | ||
Легкий (Л), ПВ=15% | 1450 | ||
Выходного вала | Непрерывный (Н), ПВ=100% | 9000 | |
Тяжелый (Т), ПВ=40% | 10000 | ||
Средний (С), ПВ=25% | 11200 | ||
Легкий (Л), ПВ=15% | 12500 | ||
Варианты сборки редуктора Ц2У-160:
Пример условного обозначения
Редуктор 1Ц2У-160-40-21-КЦ-У1:
Ц2У - тип редуктора
160 - межосевое расстояние, мм
40 - передаточное число
21 - вариант сборки
К - коническое исполнение входного вала
Ц - цилиндрическое исполнение выходного вала
У - климатическое исполнение
1 - категория размещения
| Основные атрибуты | |
|---|---|
| Страна производитель | Россия |
