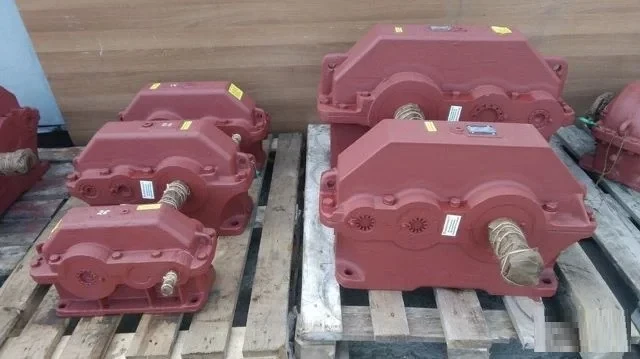

Редуктор 1Ц2У-100 / Ц2У-100
от 123 000 ₸
- Под заказ
- Код: 720-1000
Отправка с 22 декабря 2024
| Страна | Россия |
| Тип передачи | цилиндрический |
| Межосевое расстояние, мм | 100 |
| Ном. передаточное число | 10; 12,5; 16; 20; 25; 31,5; 40; 8 |
| Ном. крутящий момент, Н.м | 315 |
| КПД, % | 98 |
| Расположение осей | параллельное |
| Кол-во передаточных ступеней | 2 |
| Габариты ШхВхГ, мм | 390х230х301 |
| Масса с чугунным корпусом, кг | 37 |
| Масса с алюминиевым корпусом, кг | 21 |
Редукторы 1Ц2У-100 – цилиндрические двухступенчатые горизонтальные модели, которые предназначены для промышленного использования. Могут внедряться в агрегаты разных машин и установок, выполняющих подъемные, производственные, добывающие задачи.
Популярные исполнения: 1Ц2У-100-40-12, 1Ц2У-100-40-21, 1Ц2У-100-20-21.
Редуктор Ц2У-100 может применяться в условиях, соответствующих следующим критериям:
- необходимость в продолжительной безостановочной работе, продолжительность которой составляет 24 часа;
- необходимость в прерывной работе с остановками, продолжительность которых может быть любой;
- необходимость поддержания непрерывного и повторно-кратковременного режима;
- реверсивная нагрузка или нагрузка одного направления;
- устанавливать валы на вращение можно в любом направлении;
- максимальная скорость вращения валов составляет 1 800 оборотов в минуту.
Редуктор цилиндрический двухступенчатый Ц2У-100: Особенности
Горизонтальный редуктор 1Ц2У-100 имеет ряд конструктивных особенностей:
- шестерни предварительно обрабатываются термическим способом;
- зубчатые пары прикатаны (благодаря этому обеспечивается сниженное шумовыделение);
- соединения обрабатываются специальным герметическим составом (проводится для предотвращения протекания масла);
- надежный корпус, выполненный из ударопрочного состава;
- используется краска, изготовленная на полимерной основе.
Горизонтальный редуктор 1Ц2У-100 выглядит эстетично, может применяться в условиях, где периодически повышается уровень влажности (краска защищает материал от преждевременного разрушения).
Используется редуктор представленной модели в следующих сферах:
- производство непродовольственной продукции и некоторых категорий продовольственных товаров (внедряется в производственные машины и агрегаты, а также транспортировочные и подъемные средства);
- добыча нефти, угля, газа и др.
Размещается редуктор серии Ц2У горизонтально. Обозначение «100» указывает на расстояние в миллиметрах между осями выходной ступени.
Модель 1Ц2У-100 может применяться в температурных условиях со следующим диапазоном: -40 - +50 градусов по Цельсию. Влажность среды не должна превышать 95%.
Технические данные редуктора 1Ц2У-100
Номинальные передаточные числа | 8; 10; 12,5; 16; 20; 25; 31,5; 40 | ||
|---|---|---|---|
Номинальный крутящий момент на выходном валу при длительной работе с постоянной нагрузкой, Нм | Непрерывный (Н), ПВ=100% | 315 | |
Номинальный крутящий момент на выходном валу при работе редуктора в повторно-кратковременных режимах, Hм | Тяжелый (Т), ПВ=40% | 315 | |
Средний (С), ПВ=25% | |||
Легкий (Л), ПВ=15% | |||
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части, Н | Входного вала | Непрерывный (Н), ПВ=100% | 500 |
Тяжелый (Т), ПВ=40% | |||
Средний (С), ПВ=25% | |||
Легкий (Л), ПВ=15% | |||
Выходного вала | Непрерывный (Н), ПВ=100% | 4500 | |
Тяжелый (Т), ПВ=40% | |||
Средний (С), ПВ=25% | |||
Легкий (Л), ПВ=15% | |||
Варианты сборки редуктора Ц2У-100:
Пример условного обозначения
Редуктор 1Ц2У-100-40-12-КЦ-У2:
Ц2У - тип редуктора
100 - межосевое расстояние, мм
40 - передаточное число
12 - вариант сборки
К - коническое исполнение входного вала
Ц - цилиндрическое исполнение выходного вала
У - климатическое исполнение
2 - категория размещения
| Основные атрибуты | |
|---|---|
| Страна производитель | Россия |
- Цена: от 123 000 ₸
