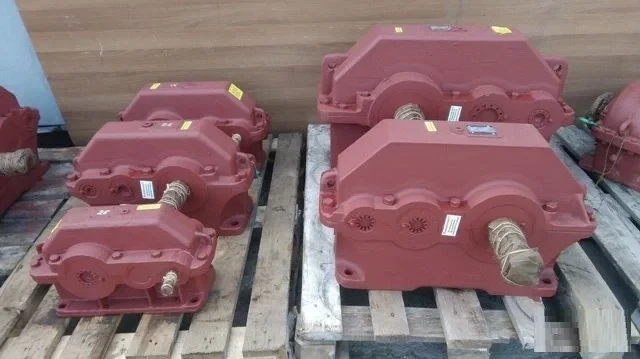

Редуктор РЦД-350
от 312 000 ₸
- Под заказ
- Код: 720-1042
Отправка с 29 сентября 2024
| Страна | Россия |
| Тип передачи | цилиндрический |
| Межосевое расстояние, мм | 350 |
| Ном. передаточное число | 10; 16; 20; 25; 31,5; 40 |
| КПД, % | 98 |
| Расположение осей | параллельное |
| Кол-во передаточных ступеней | 2 |
| Габариты ШхВхГ, мм | 700х410х644 |
| Масса с чугунным корпусом, кг | 175 |
Редуктор РЦД-350 цилиндрический - это представитель крановых двухступенчатых редукторов из серии РЦД. Данный аппарат предназначен для повышения крутящего момента и сокращения частоты оборотов при работе грузоподъемного и тягового оборудования. Редукторы линейки РЦД имеют в наименовании цифровое обозначение, которое равняется межосевому расстоянию, в данном случае - 350 мм.
Благодаря небольшим габаритам и простой надежной конструкции редуктор РЦД-350 нашел широкое применение во многих областях промышленности. Пыле- и влагозащитный корпус агрегата позволяет использовать его под открытым небом, под навесом или в помещении.
Редуктор подходит для установки на грузоподъемные и тяговые механизмы, используемые в таких сферах:
- строительные работы;
- предприятия легкой и тяжелой промышленности;
- в машиностроении, авиастроении и судостроении;
- при монтаже и демонтаже газопроводов, теплотрасс, линий электропередач и других крупногабаритных конструкций;
- объектах добывающей промышленности (шахты, рудники, карьеры, скважины, разломы).
Крановый редуктор РЦД-350: Особенности
Конструктивные особенности кранового редуктора РЦД-350:
- валы механизма способны вращаться в любую сторону;
- скорость вращения входного вала до 1500 об/мин.;
- рабочая температура от -40 градусов С до +50 градусов С. Благодаря этому подходит для работы почти во всех климатических зонах России;
- высокий показатель КПД (до 0,98) при небольшой массе (175 кг) и малых габаритах;
- все узлы и комплектующие агрегата соответствуют требованиям по ГОСТ 15150-69.
Цилиндрические редукторы РЦД-350 являются самыми востребованными не только на территории России, но и во всем мире. Такой спрос на механизмы этого типа обусловлен тем, что они неприхотливы в работе, просты в обслуживании и имеют высокий показатель КПД. При должном обслуживании и соблюдении правил эксплуатации, ресурс редуктора исчисляется в десятилетиях. А возможность использовать агрегат под открытым небом и в помещениях с высоким уровнем запыленности воздуха, делают его незаменимым помощником при работе в сложных климатических условиях.
Технические данные редуктора РЦД-350
Номинальные передаточные числа | 10 | 16 | 20 | 25 | 31,5 | 40 | ||
|---|---|---|---|---|---|---|---|---|
Номинальный крутящий момент на выходном валу Тном, Нм | Режим работы | Средний (С), ПВ=25% | 1900 | 2340 | 2230 | 2120 | 2000 | |
Тяжелый (Т), ПВ=40% | 1350 | 1530 | 1560 | 1640 | 1620 | |||
Непрерывный (Н), ПВ=100% | 1200 | 1140 | 1080 | 1020 | ||||
Номинальная частота вращения входного вала, с-1 (об/мин) | 25 (1500) | |||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной части входного вала Fб, Н | 1800 | |||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной части выходного вала Fт, Н | 10000 | |||||||
Варианты сборки редуктора РЦД-350:
Пример условного обозначения
Редуктор РЦД-350-20-11-КМ-У1
РЦД - тип редуктора
350 - межосевое расстояние, мм
20 - передаточное число
11- вариант сборки
К - коническое исполнение входного вала
М - выходной вал в виде части зубчатой муфты - М
У - климатическое исполнение
1 - категория размещения
| Основные атрибуты | |
|---|---|
| Страна производитель | Россия |
- Цена: от 312 000 ₸
