Страна | Россия |
Тип передачи | цилиндрический |
Межосевое расстояние, мм | 650 |
Ном. передаточное число | 10; 12,5; 16; 20; 22,4; 31,5; 40; 50; 8 |
КПД, % | 97 |
Расположение осей | параллельное |
Кол-во передаточных ступеней | 2 |
Габариты ШхВхГ, мм | 1278х597х860 |
Масса с чугунным корпусом, кг | 878 |

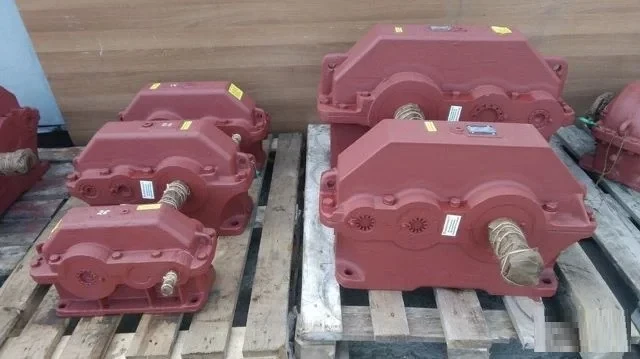

Редуктор РМ-650 - это горизонтальный общемашиностроительные редуктор из линейки РМ-250/1000. Устройство относится к классу цилиндрических редукторов. Сегодня этот тип редукторов является самым распространенным, за счет простоты передачи нагрузки и максимальному показателю КПД (0,98). Маркировка "650" означает, что агрегат этого типа имеет межосевое расстояние 650 мм.
Крановый редуктор РМ-650: Особенности
Цилиндрический редуктор РМ-650 благодаря простой конструкции и относительно небольшим габаритам может устанавливаться на грузоподъемные краны и механизмы для тяговых работ различного назначения. Широко используется в таких отраслях:
- строительные работы;
- добывающая отрасль;
- самолетостроение, машиностроение и на судостроительных верфях;
- монтаж и демонтаж линий электропередачи, теплотрасс, газопроводов и пр;
- предприятия легкой и тяжелой промышленности.
Механизм кранового редуктора РМ-650 помещен в пылезащищенный корпус, благодаря чему устройство может работать на карьерах, шахтах, пилорамах и других предприятиях с повышенной запыленностью воздуха рабочей среды.
Основные технические характеристики редуктора цилиндрического РМ-650:
- предназначен для работы со всеми механизмами с поворотно-кратковременным режимом нагружения;
- способен работать в одном направлении или с реверсом, а также с постоянной или переменной нагрузкой;
- максимально допустимая скорость вращения входного вала 1500 об/мин;
- сохраняет технические характеристики в рабочей среде от -40 градусов С до +50 градусов С;
- соответствует требованиям эксплуатации, хранения и транспортировки ГОСТ 15150 для машин, приборов и других технических изделий.
Конструкция цилиндрического редуктора известна уже много десятилетий, и хорошо зарекомендовала себя во всех климатических зонах России. В настоящее время этот механизм имеет лучшее соотношение цены, срока эксплуатации, показателя КПД, простоты в эксплуатации и сервисе. Поэтому цилиндрические редуктора РМ-650 пользуется постоянным спросом.
Технические данные редуктора РМ-650
Номинальные передаточные числа | ГОСТ 50891 | 8 | 10 | 12,5 | 16 | 20 | 22,4 | 31,5 | 40 | 50 | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Устаревшее обозначение | IX | VIII | VII | VI | V | IV | III | II | I | |||
Номинальный крутящий момент на выходном валу Тном, Нм | 5032 | 5023 | 5024 | 5016 | 5155 | 5129 | 5116 | 4708 | 4702 | |||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной части входного вала, Н | Входной вал | 3100 | ||||||||||
Выходной вал | Цилиндрический | 86500 | ||||||||||
В виде части зубчатой муфты | 89000 |
Варианты сборки редуктора РМ-650:

Пример условного обозначения
Редуктор РМ-650-31,5-12-КЦ-У2
РМ - тип редуктора
650 - межосевое расстояние, мм
31,5 - передаточное число
12 - вариант сборки
К - коническое исполнение входного вала
Ц - цилиндрическое исполнение выходного вала
У - климатическое исполнение
2 - категория размещения
Основные атрибуты | |
---|---|
Страна производитель | Россия |
