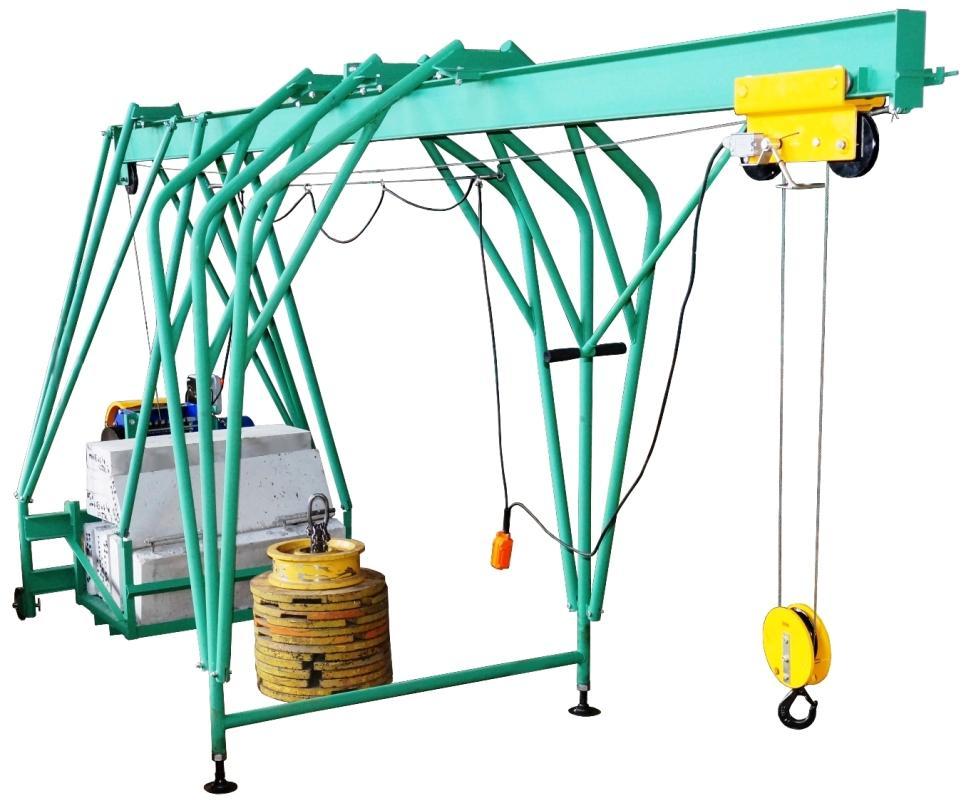

Подъемник строительный УМЕЛЕЦ ПС-500

• Подъемник строительный Умелец ПС-500 предназначен для подъема, спуска и перемещения внутрь проемов зданий и сооружений различных строительных материалов и оборудования массой до 500 кг. Допускается установка подъемника на крышах зданий или сооружений при условии защиты его от атмосферных осадков.
• Кран в окно Умелец ПС-500 является переставным грузоподъемным механизмом, перемещаемым с одного участка работы на другой вручную. Для удобства перемещения и установки в рабочем положении подъемник Умелец оснащен: на стойках задних - опорными колесами с фиксаторами; на стойках передних - регулировочными винтовыми опорами (домкратами).
• Допускается эксплуатация строительного подъемника Умелец при температуре окружающей среды не выше плюс 40 град С и не ниже минус 40 град С и влажности 75% при плюс 35 град С. В части воздействия климатических факторов подъемник соответствует У2 по ГОСТ 15150.
• Кран Умелец ПС-500 имеет оригинальную конструкцию с вылетом стрелы 1,82 м и колесами позволяющими легко передвигать кран, уникальным тросоукладчиком, обеспечивающим длительный срок службы каната, а также высокопрочным покрытием, позволяющим обеспечить защиту от коррозии в течение всего срока службы.
• Высота подъема груза до 50м, скорость подъема груза не менее 17 м/мин, режим работы механизма 3М по ГОСТ 25835, мощность двигателя 1,7 кВт, масса подъемника без противовесов не более 424 кг. Диаметр каната — 5,5 мм. Полностью технические характеристики подъемника строительного Умелец приведены в таблице ниже.
• Кран в окно Умелец поставляется в разобранном виде. Комплект поставки также включает в себя документацию: паспорт на электродвигатель, паспорт и руководство по эксплуатации на подъемник Умелец ПС-500. Порядок сборки указан в руководстве по эксплуатации. Руководство по эксплуатации крана Умелец ПС-500 совмещено с паспортом.
• Подъемник Умелец не допускается эксплуатировать во взрывоопасных и пожароопасных средах, в помещениях, насыщенных парами кислот, щелочей и других веществ в концентрациях, приводящих к коррозии металла и разрушающих изоляцию электропроводки, а также для подъема и перемещения людей, ядовитых веществ, жидкого и раскаленного металла.

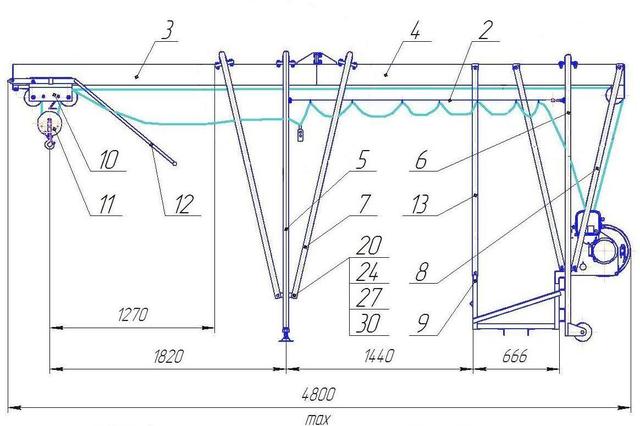

Подъемник УМЕЛЕЦ ПС-500 состоит из следующих основных узлов и деталей: кошки 10 с подвеской 11, балок 3 и 4, стойки передней 5, стойки задней 6, стяжек 7, 8 и 13, лебедки электрической 1. Металлоконструкции подъемника крепятся между собой стандартными крепежными изделиями, сборочными единицами и деталями, входящими в комплектацию подъёмника.

Устойчивость подъемника во время эксплуатации обеспечивается противовесами в количестве 10 штук.

Балки 3 и 4 изготовлены из двутавра №16 с приварными фланцами для крепления между собой в единую пролётную балку болтовым соединением М16 и к стойкам болтовым соединением М12. Стойки и стяжки выполнены из труб круглого сечения. Стяжки крепятся к стойкам и пролётной балке болтовым соединением М10.

Лебедка крепится на задней стойке болтовым соединением М12. Лебёдка состоит из корпуса, образованного двумя щеками (соединенными между собой стяжками), электродвигателя, барабана и зубчатых колес. Под барабаном расположен прижимнй ролик для обеспечения более качественной навивки каната. Вращающийся барабан ограждён защитным кожухом. На щеке закреплён электрический пульт управления. От пульта отходит кабель с кнопочным тельферным постом и микровыключателем, который в процессе эксплуатации крепится к передвижной кошке 10.

Рабочим органом подъемника является подвеска 11 с кошкой 10. Подъём/опускание подвески осуществляется лебёдкой, а перемещение кошки по пролётной балке осуществляется вручную. Кошка имеет специальный фиксатор, который зацепляется за крюк, расположенный на конце балки, и не позволяет кошке перемещаться во время подъёма/опускания подвески.

Также на схеме отмечены: 2 - струна; 9 - контейнер; 12 - рычаг тяговый; 13 - стяжка контейнера. Прочие позиции - крепежные изделия.

В состав электрооборудования крана Умелец входят: электродвигатель со встроенным электромагнитным тормозом, пост тельферный, микровыключатель, пускатели, выключатель автоматический. Микровыключатель расположен на кошке и отключает электродвигатель при подъёме подвески до крайнего верхнего рабочего положения.

Включение лебёдки осуществляется автоматическим выключателем на пульте лебёдки, а управление - постом кнопочным тельферным.

Подъемник строительный УМЕЛЕЦ ПС-500: основные характеристики:

• Техническое обслуживание подъемника в целом предусматривает: наружный осмотр металлоконструкций с целью обнаружения трещин и деформаций; проверку состояния лебедки; очистку от пыли и грязи кошки с подвеской, лебедки и опорных колес; проверку состояния болтовых соединений и их подтяжку при необходимости; контроль состояния каната и крюка. Техническое обслуживание электродвигателя, входящего в состав лебёдки, проводится согласно паспорту на электродвигатель.
• Кран Умелец ПС-500 имеет срок гарантии 12 месяцев со дня ввода подъемника в эксплуатацию, но не более 18 месяцев со дня отгрузки с предприятия-изготовителя. Указанный срок гарантии не распространяется на грузовой канат. Средний срок службы подъемника строительного Умелец не менее 36 месяцев при условии надлежащей эксплуатации в соответствии с требованиями паспорта/ руководства по эксплуатации.
